НЦ-320 (9Т)
В данном разделе представлены каталог запчастей к насосу НЦ-320(9Т). Каталог содержит обозначение и наименование запчастей. Также специально для вас в каталоге есть поиск по обозначению или наименованию.
Описание
Насос горизонтального типа, двухпоршневого двустороннего действия с использованием встроенного червячного редуктора повышенной нагрузочной способности.
Преднозначен для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта.
Конструкция насоса НЦ-320 разработана на базе насоса 9Т, основные детали и сборочные единицы насосов взаимозаменяемы. Применение червячной пары, цельноштампованной тарели, других конструктивных и технологических улучшений увеличили долговечность и надежность насоса НЦ-320 по сравнению с насосом 9Т.
| Обозначение | Наименование |
|---|---|
| 4АН.3.53-01 | Разделитель |
| 4АН.3.53.3 | Мембрана |
| 9Т РТИ (для справок) | Комплект РТИ 9Т (Без поршней) |
| АФНИ.296372.001 | Гидросъемник седел клапанов Ф 111 |
| АФНИ.296377.001 | Приспособление для съема цилиндровых втулок |
| АФНИ.296441.002-01 | Ключ торцовы S=75 |
| АФНИ.296441.002 | Ключ торцовы S=65 |
| АФНИ.296441.003 | Ключ торцовы S=55 |
| АФНИ.301265.007 | Крышка клапана |
| АФНИ.302441.005-01 | Труба 2065 |
| АФНИ.302441.005-02 | Труба 1140 |
| АФНИ.302441.005-03 | Труба 1120 |
| АФНИ.302441.005 | Труба 4065 |
| АФНИ.302441.005-06 | Труба 0500 |
| АФНИ.302645.008 | Рукав всасывающий 3" Ду75 L=4000 |
| АФНИ.302645.008-01 | Рукав всасывающий 3" Ду75 L=6000 |
| АФНИ.304516.001 | Крейцкопф |
| АФНИ.305365.006 | Заслонка |
| АФНИ.306121.005 | Кран запорный шаровой Dy 50 Ру 70 Мпа |
| АФНИ.306121.011 | Кран шаровой с сектором Dy 25 Ру 70 Мпа |

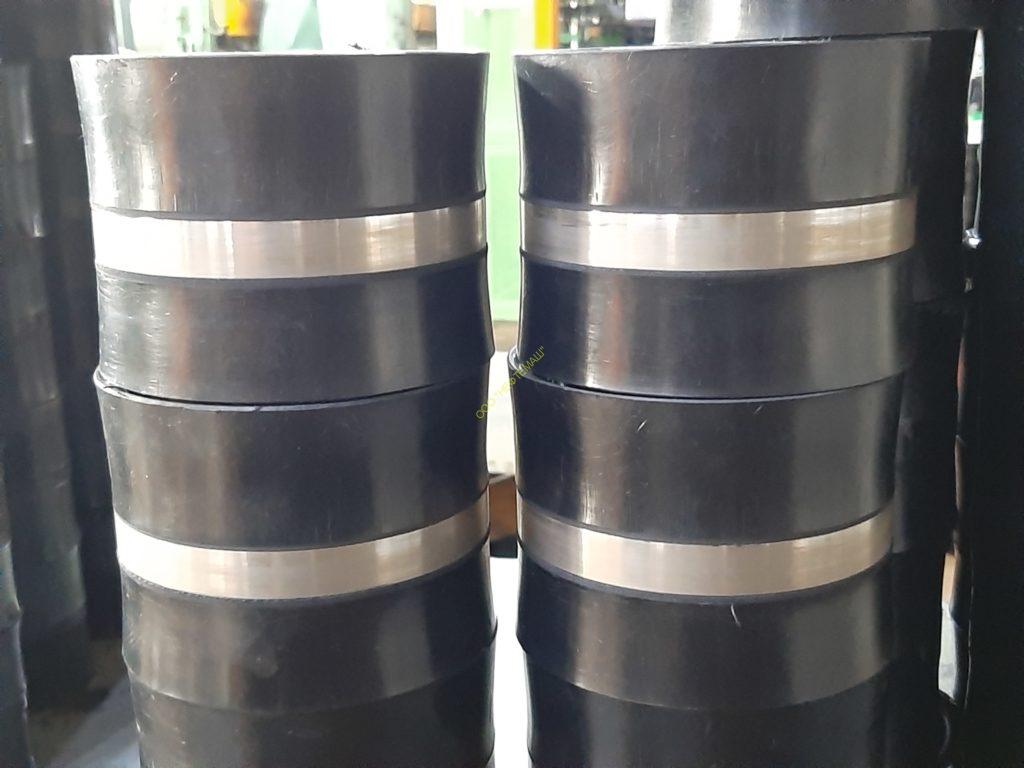

| АФНИ.306571.001 | Поршень Ф 90 |
| АФНИ.306571.002-01 | Поршень Ф 115 |
| АФНИ.306571.002-02 | Поршень Ф 127 |
| АФНИ.306571.002 | Поршень Ф 100 |
| АФНИ.306577.001-01 | Клапан в сборе Ф 111 |
| АФНИ.306577.001 | Клапан в сборе Ф 105 |
| АФНИ.306577.002 | Клапан предохранительный |
| АФНИ.712173.001 | Седло клапана Ф 111 |
| АФНИ.712351.002(клап.Ф105) | Седло клапана (для втулок Ф90) |
| АФНИ.713191.004 | Втулка шатуна |
| АФНИ.713312.001 | Палец крейцкопфа |
| АФНИ.713542.002 | Гайка крышки клапанной |
| АФНИ.715113.005-01 | Гвоздь предохранительный 40 Мпа |
| АФНИ.715113.005-02 | Гвоздь предохранительный 32 МПа |
| АФНИ.715113.005-03 | Гвоздь предохранительный 23 МПа |
| АФНИ.715113.005-04 | Гвоздь предохранительный 18,5 МПа |
| АФНИ.715412.001 | Шток (клапана предохранительного) |
| АФНИ.715441.001-01 | Втулка цилиндровая Ф 90 |
| АФНИ.715441.001-02 | Втулка цилиндровая Ф 100 |
| АФНИ.715441.001-03 | Втулка цилиндровая Ф 115 |
| АФНИ.715441.001-04 | Втулка цилиндровая Ф 127 |
| АФНИ.715513.005 | Шток поршня |
| АФНИ.715741.001 | Штуцер 2" Ду 50 |
| АФНИ.751662.001 | Корпус крейцкопфа |
| АФНИ.753691.003 | Амотризатор |
| АФНИ.753691.004 | Втулка |
| АФНИ.753781.001-01 | Накладка станины верхняя |
| АФНИ.753781.001 | Накладка станины нижняя |
| АФНИ.753781.002 | Накладка крейцкопфа |
| АФНИ.754152.016 | Прокладка |
| АФНИ.754152.017 | Уплотнение цилиндровой втулки (Зарубашечное уплотнение) |
| АФНИ.754152.018 | Прокладка |
| АФНИ.754152.021 | Кольцо |
| АФНИ.754152.027 | Прокладка |
| АФНИ.754171.001 | Манжета штока |
| АФНИ.754171.003 | Манжета ( под крышку цилиндра, лобовой крышки) |
| АФНИ.754171.004 | Уплотнение |
| АФНИ.754171.005 | Манжета поршня |
| АФНИ.754174.003 | Манжета донного клапана |
| АФНИ.754174.004-01 | Уплотнение клапана Ф 111 |
| АФНИ.754174.004 | Уплотнение клапана Ф 105 |
| АФНИ.754175.001 | Кольцо уплотнительное БРС |
| АФНИ.754175.002 | Кольцо уплотнительное |
| АФНИ.758412.006 | Контргайка штока толст.) |
| АФНИ.758412.009 | Гайка штока ( тонк.) |
| НБ80.02.00.009 | Уплотнение крышки клапана |
| НБ80.02.00.023 | Пружина клапана ПР52 |
| АФНИ 061146.001 | Фильтр сетчатый АФНИ 061146.001 |
| Кольцо уплотнительное БРС 4" | Кольцо уплотнительное БРС 4" |
| НЦ320 РТИ1(для справок) | Комплект резино-технических изделий (Без поршней) |
| ЦН-0206 | Уплотнение |
| ЦН 0205 | Уплотнение |
| 3АУ.01.012 | Уплотнение |
| 3КШ.00.008 | Уплотнение |
| ЦА320А.04.00.301-01 | Прокладка |
| ЦА320А.04.00.003 | Гнездо уплотнения ДУ 100 (Брс 4) |
| ЦА 320 М. 12.6 | Конус уплотнения БРС 2 |
| ЦА320М.17.28 | Шланг нагнетательный 2" L=10м. (ДУ 50) |
| ЦА320М.17.29 | Шланг сброса 2" L=10м. (ДУ 50) |
| ЦА320М.17.30А | Шланг всасывающий 4" ДУ 100 L=4м. |
| ЦА320М.17.30А | Шланг всасывающий 4" ДУ 100 L=6м. |
| 3КШ | Ремкомплект колена шарнироного КШ 40 (без шара) |
| 3КШ | Ремкомплект колена шарнироного КШ 40 (РТИ + шарики ) |
| кран 25х70 | ( РТИ + шар + 2 седла) |
| кран50х70 | ( РТИ + шар + 2 седла) |
| 3КШ.00.000 40МПа | Колено шарнирное |
| 3КШ.00.000 70МПа | Колено шарнирное |
| БГ 12-41 | Насос пластинчатый (масляный) |
| БРС 2 рез. | БРС 2рез. |
| БРС 2 под приварку | БРС 2 под приварку |
| БРС -2,5 рез. | БРС -2,5 |
| БРС -2,5 под приварку | БРС -2, 5под приварку |
| БРС 3 рез. | БРС 3 рез. |
| БРС 3 под приварку | БРС 3 под приварку |
| БРС -1 | БРС -1 |
| БРС 4 под сварку | БРС 4 |
| БРС 4 резьбовая | НКТ 114 |
